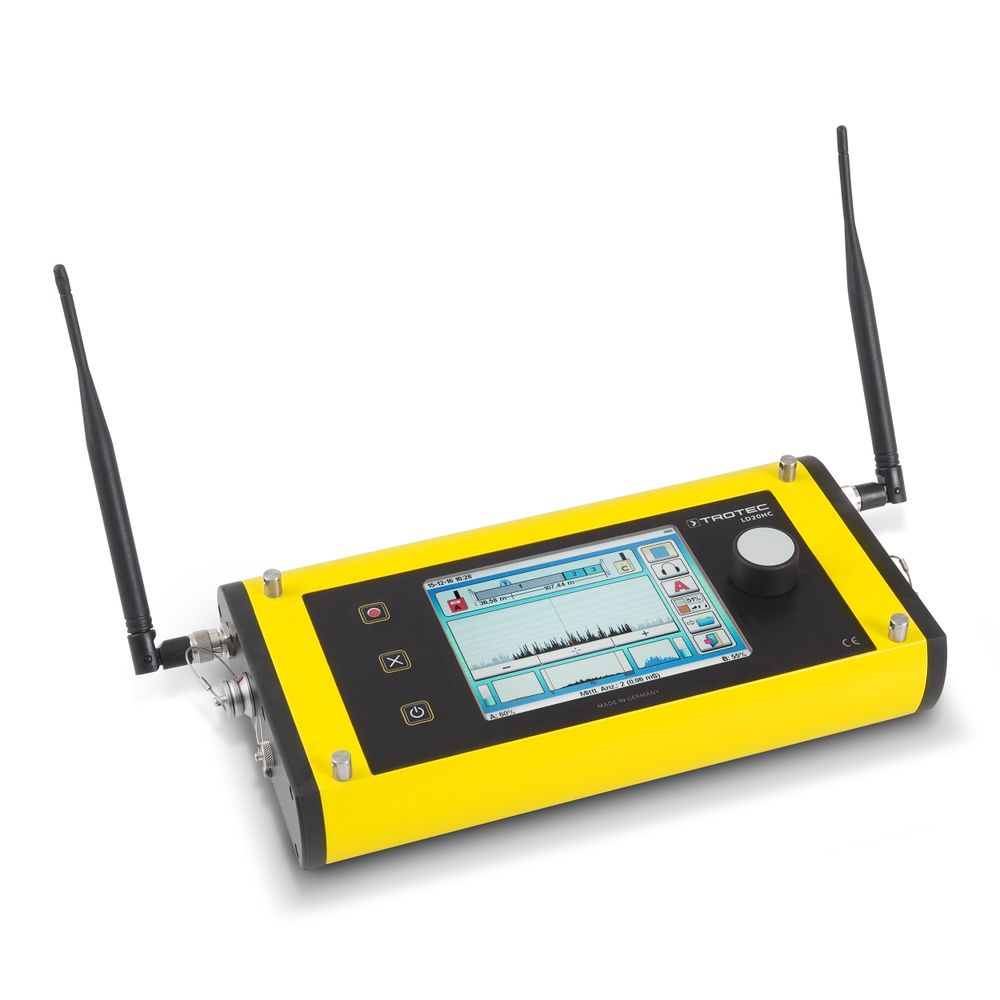

Корелятор LD20HC

Сучасний вимірювальний прилад «2 в 1» для виявлення витоків за допомогою кореляції або акустичної локалізації

Корелятор LD20HC поєднує високоякісну інженерну майстерність «Виготовлено в Німеччині» з найсучаснішими технологіями для виявлення витоків у трубопроводах або мережах господарсько-питного водопостачання й рекомендується як оптимальний стандартний пристрій для використання водопостачальниками й метрологічним компаніям.

У місці витоку вода виходить під тиском і створює шум, який поширюється по трубопроводах в обидвох напрямках та уловлюється високочутливими сенсорами, які монтуються в доступних місцях на гідрантах чи вентилях.

Можна задати матеріал і діаметр усіх труб

Оскільки тип водопровідної труби впливає на поширення звуку, у приладі LD20HC можна задати матеріал і діаметр труби й у такий спосіб дослідити до 20 ділянок трубопроводу за одне вимірювання. Уловлений сигнал підсилюється й передається в корелятор за допомогою радіозв’язку. Цей корелятор дає змогу фільтрувати сигнал одним із 256 наявних фільтрів.

Також використовується для акустичної локалізації витоку і трасування

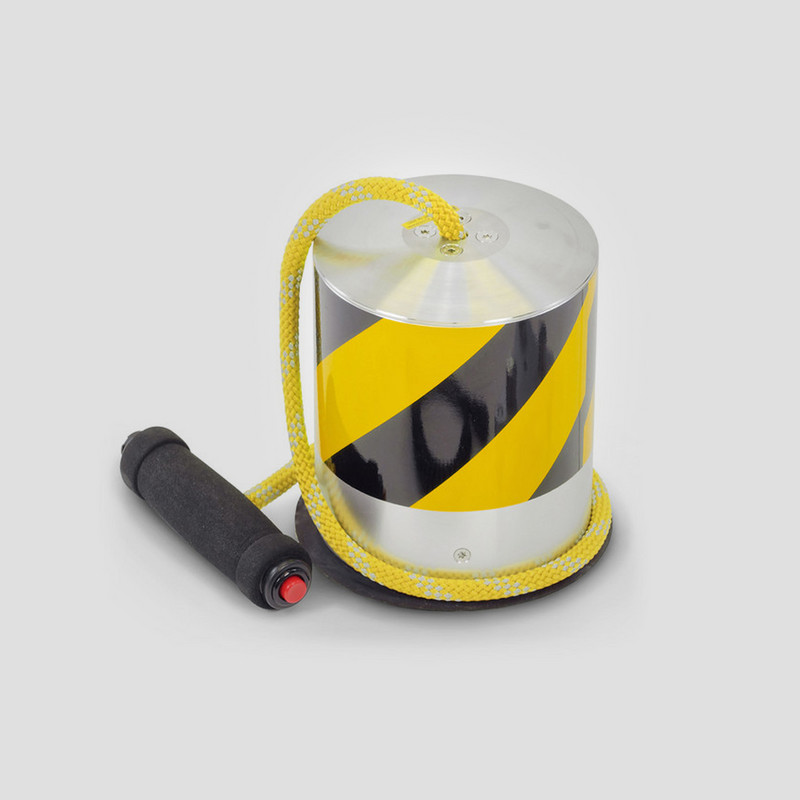

Разом із LD20HC можна використовувати мікрофони приладу LD6000, як-от LD6000 BMW

До LD20HC можна приєднувати різні мікрофони для корпусного шуму чи геофони, наприклад, мікрофони комбінованого детектора LD6000, як-от LD6000 BMW. Так, наприклад, за допомогою геофона можна підтвердити наявність витоку в місці, виявленому за допомогою кореляції, а також виконати акустичну локалізацію витоку або трасування.

Інноваційний режим Smart із графічним і числовим індикатором для швидшого виявлення витоку

Завдяки функції Smart (подано заявку на патент) на дисплеї видно всі важливі дані: потенційні місця витоку показуються як стовпчиковий індикатор, а найвищий рівень вказує на місце витоку. Найкращий спосіб швидко та легко локалізувати витоки акустичним методом!

Практичні переваги:

  • Комбінований прилад для вимірювання за допомогою кореляції й акустичної локалізації витоків
  • Передова технологія з дуже швидким шестиядерним процесором у міцному алюмінієвому корпусі
  • 64-бітова триточкова кореляція
  • Аналіз частоти (ШПФ)
  • Можна задати матеріал і діаметр досліджуваної ділянки трубопроводу
  • Швидке дослідження до 20 ділянок трубопроводу за одне вимірювання за допомогою кореляції
  • Інноваційна функція Smart
    для ще швидшої точкової
    локалізації витоків (заявку на патент подано)
  • Зручне керування за допомогою кнопок і сенсорного екрана
  • Високочутливий приймач звуку
    і потужний радіопередавач — підсилення в понад 60 000 разів
  • З’єднання для мікрофона для корпусного шуму
    й геофона
LD20HC: компактний, простий у використанні, потужні функції
LD20HC: постачається у валізі готовим до роботи
LD20HC вимірює швидко, легко й точно за допомогою кореляції

Стандартний комплект для корелятора LD20HC

Стандартний комплект поставки для LD20HC:

  • Корелятор LD20HC з двома антенами й ременем для перенесення приладу
  • LD K — звуконепроникні навушники
  • Зарядний пристрій
  • LD-TА — передавач 1, з приймачем звуку, червоний
  • LD-TB — передавач 2, з приймачем звуку, жовтий
  • Валіза для вимірювального приладу, LD-TA, LD-TB і приладдя



Додаткове приладдя:

  • LD-TC — передавач 3, включно з приймачем звуку, синій
  • LD20 MA — антена з магнітною основою для корелятора з підсилювачем
  • LD20 MA + — антена з магнітною основою для корелятора з підсилювачем
    (підсилення 4 дБ)
  • LD20 Hydro — гідрофон без манометра
  • LD20 Hydro UF — перехідник для гідрофона для монтажу в DIN-з'єднання гідранта з внутрішньою наріззю 1 дюйм за допомогою ключа для гідрантів
  • LD6000 VK — з’єднувальний кабель для геофона
  • LD6000 BMW — захищений від вітру геофон
    (з кнопкою автоматичного блокування)
  • LD6000 BM — універсальний мікрофон із магнітним перехідником
  • LD6000 DA — перехідник-тринога
  • LD6000 VL — подовжувачі з наконечником
LD20HC дає змогу виконати високопродуктивну кореляцію за допомогою 64-бітового швидкого перетворення Фур’є (ШПФ) у трьох точках

Переваги вимірювання за допомогою корелятора LD20HC

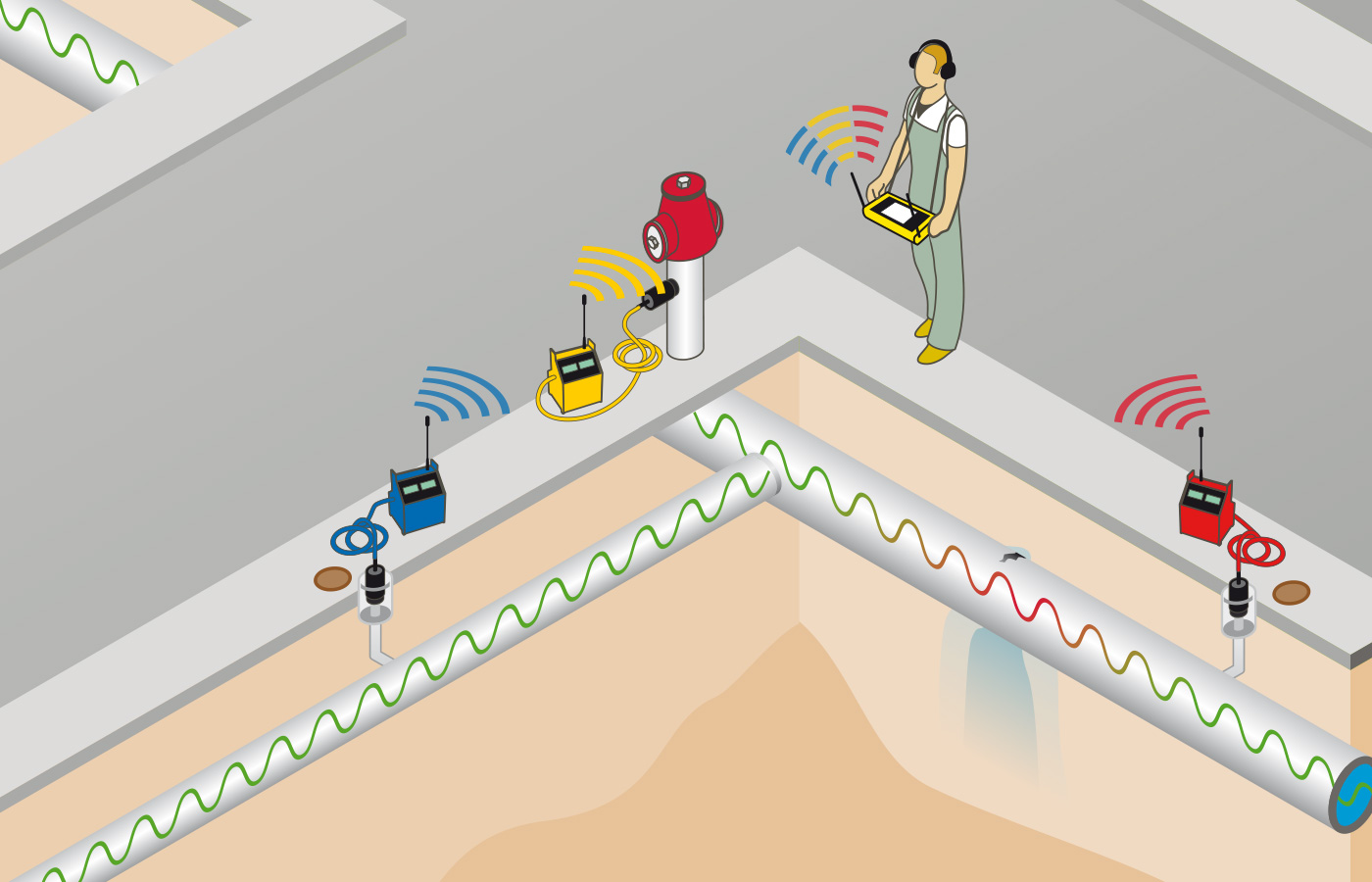

Схема вимірювання за допомогою корелятора LD20HC

Кореляція — це автоматизований метод дуже точної локалізації витоків.

Кожне місце витоку видає звук, який поширюється по трубі й передається на гідранти, арматуру чи заслінки. Високочутливі приймачі уловлюють звук у макс. трьох точках і передають його в корелятор за допомогою радіопередавача LD. LD20HC вираховує точне місце витоку з різниці часу проходження цих сигналів з урахуванням матеріалу, діаметра труби й довжини обстежуваної ділянки.

У той час як локалізацію витоків за допомогою інших електроакустичних методів — зокрема на довгих трубопроводах — важко виконати через завадні чинники, як-от непогода, глибина прокладання трубопроводу або високий фоновий шум, кореляція дає змогу успішно знайти місце витоку навіть у цих випадках.

Купити

Korrelator LD20HC показати в інтернет-магазині Trotec

Korrelator LD20HC

Fortschrittliches 2-in-1-Messgerät zur Leckageerkennung per Korrelation oder akustischer Leckortung.

Технічні дані

Технічні дані
Загальне
  Номер артикулу (форматований) 3.110.008.205
Рівень шуму
  Метод вимірювання П’єзокераміка
Чутливість > 1.000 пКл/г
  Нижня межа вимірювання [Hz] 0
  Верхня межа вимірювання [Hz] 5 000
  Діапазон частот / Рівень шуму Виявлення витоку акустичним методом 0 – 4.000 Гц
  Роздільна здатність вимірювання / Геофон 0 – 99 Цифра (еквівалент дБ)
  Роздільна здатність вимірювання / Метод кореляції 5 см при вимірюваній ділянці 100 м
  Фільтр 256 Високо- та низькочастотний фільтр
  Посилення [дБ] 120
  Вхідний опір [Ом] / Вхідний опір 1 МОм
  Вхідний опір [Ом] / Шум <10 Ом
Передача даних [радіозв'язок]
  Частота передачі [МГц] 433/ 434 МГц
  Потужність передачі [mW] 500
Дисплей
  — так 5,7-дюймовий сенсорний рідкокристалічний дисплей, Підсвічуваний
Організація пам'яті
  Накопичувач даних До 100 вимірювань на кожний експлуатаційний режим
Інтерфейси
  — так 2 x SMA роз'єм для антени, Байонетне з'єднання датчика (IP65), 3-контактний роз'єм для навушників (IP65), 4-контактний роз'єм для зарядки (IP65), Роз'єм для USB-кабелю (IP65)
Керування приладом
  — так Сенсорна функція, Кнопки, Поворотний регулятор
  Підтримувані мови DE, EN, FR, IT, PT, PL, SE, TR, HR, SL, SK, CN
Матеріал корпусу
  Корпус пристрою — так Алюміній, Із порошковим покриттям
Ступінь захисту
  — так IP65
Параметри навколишнього середовища
  Мінімальна експлуатаційна температура [°C] -10
  Максимальна експлуатаційна температура [°C] 55
  Мінімальна температура зберігання [°C] -25
  Максимальна температура зберігання [°C] 65
Експлуатаційний ресурс
  — так > 10 год у безперервному режимі
Енергопостачання
  Тип елемента живлення В Нікель-металгідридний акумулятор, 8.500 мА·год
Розмір
  Довжина (без упаковки) [mm] 380
  Ширина (без упаковки) [mm] 155
  Висота (без упаковки) [mm] 67
Маса
  Вага (без упаковки) [kg] 2,9
  Вага (включно з упаковкою) [kg] 4,2
стандартна поставка
Стандартна комплектація
  Комплект поставки — так Вимірювальний прилад, Антена (-и), Ремінь для перенесення вимірювального приладу, LD K — звуконепроникні навушники, Зарядний пристрій, LD-TА — передавач, вкл. з 1 звуковим датчиком, червоний колір, LD-TB — передавач, вкл. із 2 звуковими датчиками, жовтий колір, Кейс для транспортування, Інструкція з експлуатації
