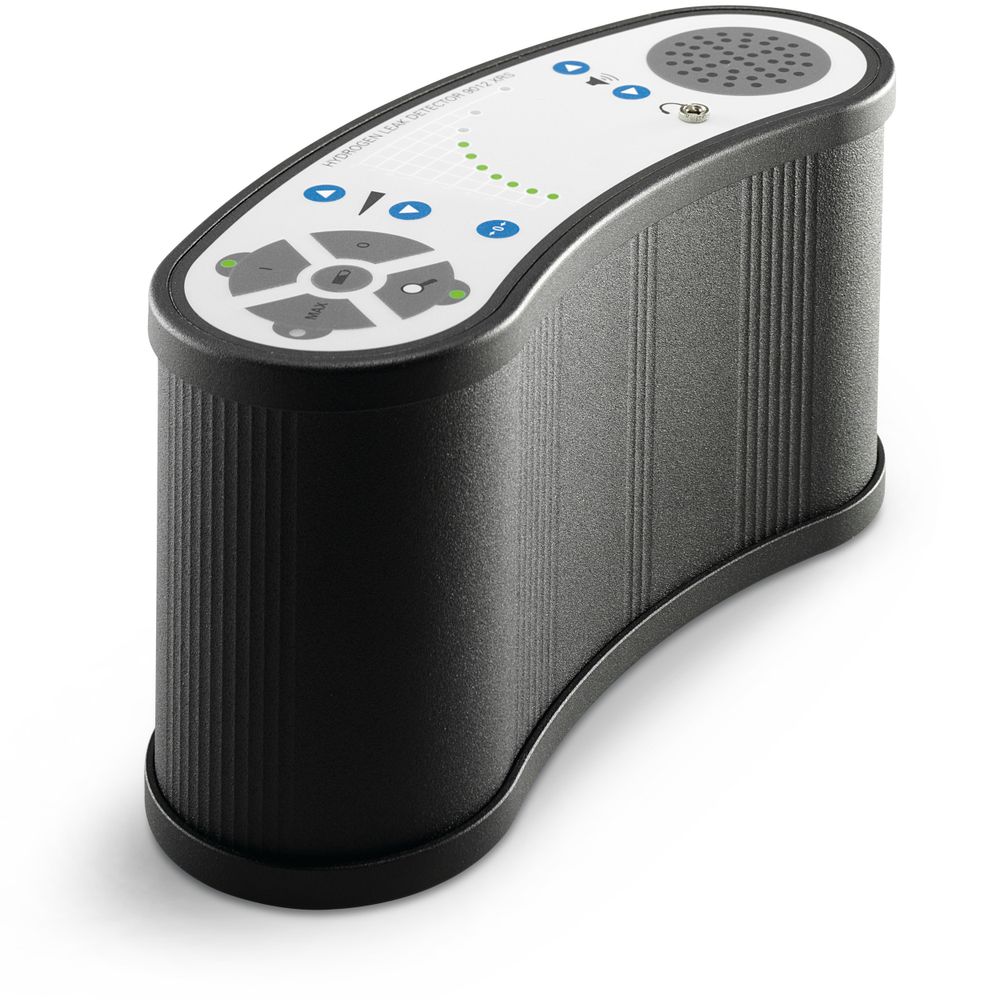

Детектор витіку водню XRS 9012
XRS 9012 представляє новітні технологічні досягнення у розробці практично оптимізованих детекторів витоків водню.
Цей легкий, потужний і зручний прилад дозволяє легко знайти витоки, економлячи час і гроші. Ніякого витоку замалого або занадто великого, якого не можна знайти швидко і точно з системою XRS!
Концепція системи XRS базується на поточних висновках матеріалознавства та технології. Тому цей прилад забезпечує користувачеві відчутні переваги в порівнянні з іншими детекторами газу.
Факти про сліду газу:
Аналізуючи фізичні властивості газів, що мають відношення до виявлення витоків, швидко стає очевидним, що водень перевершує інші гази. Саме тому водневий газ використовується в якості слідів газу при виявленні витоку за допомогою системи XRS. Він не тільки найлегший, але і найдешевший з усіх слідів газів і абсолютно безпечний при правильному використанні: розбавлений азотом. Таким чином, система XRS використовує газову суміш із 5% водню та 95% азоту. Ця екологічно чиста суміш для газу не горюча, нетоксична та не викликає корозію! Водень і азот, присутні у всіх біологічних системах. Природний вміст водню в повітрі становить 0,5 частин на мільйон.
Можливі випадки використання:
- Розрив труби / місце розриву свинцю
- Телекомунікації кабель / потужність
- Виявлення витоку плоского даху
- Гідравлічні і пневматичні системи
- Контейнери, клапани, котли, теплообмінники
- Будинки й човни
- ... та багато іншого!
Стандартний пакет Trotec системи XRS включає в себе:
- Водень детектор витоків РРС 9012 вкл. Валіза для інструментів (мал. 1.)
- Вимірювальна голівка XRS H 21 (мал. (2)
- Кабель XRS C 21 S, 3 m (мал. 3.)
Додаткові компоненти системи:
- Стандартна ручка XRS P 12 (мал. 4.)
- Наземна вимірювальна голівка XRS 8212 (мал. 5)
- Наземний зонд XRS 8612 (мал. 6) з вакуумним насосом (мал. 7)
- Інші компоненти на замовлення
Як працює XRS 9012: Чутливість лічильника може бути налаштована індивідуально для кожного завдання
Натисненням кнопки встановлюється бажана чутливість. Цей підхід дозволяє працювати по-новому - безпечніше та ефективніше:
По-перше, з максимальною чутливістю навіть великі площі можуть бути швидко перевірені. Як тільки приймається сигнал, чутливість потім може бути обрана так, щоб будь-які заважаючі сигнали були замасковані і було виявлено точне місце витоку.
Можливість зниження чутливості є ще однією перевагою.
Великі помилки в маленьких кімнатах більше не викликають повного витоку. Щоб визначити великі витоки, чутливість можна легко зменшити до мінімуму.
Через швидкий час відгуку навіть найменша концентрація газу в сліді може бути виявлена значним сигналом, який дуже швидко зменшується до нуля, коли концентрація зменшується. Крім того, нульова точка може бути скинута в будь-який час одним натисненням кнопки.
Під час розробки особлива увага була приділена безпеці та комфорту:
Детектор витоків формується так, що його можна носити як можна ближче до корпусу. Він поставляється з ременем для перенесення, що дозволяє легко і без проблем працювати. Практична деталь, яка забезпечує додаткову безпеку.
Як правило, XRS 9012 в основному використовується для виявлення витоків, а не для вимірювання концентрації газу. Однак, якщо грубе місце розташування має бути виконано шляхом вимірювання в різних точках вимірювання, це можна зробити швидко і легко з підвищенням чутливості.
Корисна можливість на практиці: Функція MAX визначає максимальну концентрацію в точці вимірювання при кожному натисканні кнопки. Це дозволяє порівнювати концентрації газу безпосередньо в різних точках.
XRS 9012 оснащений автоматичною зарядкою акумулятора. Якщо батарея вичерпається, зазвичай 5 - 10 хвилин зарядки достатньо, щоб завершити поточне вимірювання. Заряджання також можна здійснювати за допомогою прикурювача в автомобілі.
Матеріальні переваги системи XRS на практиці
Концепція системи XRS базується на поточних висновках матеріалознавства та технології. Переваги для користувача: ефективний вимірювальний пристрій з високо оптимізованим співвідношенням ціна / продуктивність! У сумі своїх переваг, система XRS в даний час є найкращим рішенням для виявлення газу для неруйнівного виявлення витоків!
На додаток до нашого багаторічному досвіду використання вимірювальних газових систем в подальшу розробку цієї системи були включені численні практичні імпульси користувача: наприклад, вимірювальний датчик був встановлений безпосередньо в зонді підлоги. Результат: надзвичайно швидкий час відгуку!
Також у верхній частині списку користувачів: низькі витрати на утримання та високу надійність! Саме тому система XRS працює без вакуумного насоса, на відміну від інших детекторів газу, що виключає необхідність дорогого ремонту цього несправного компонента!
- регульована чутливість
- Немає насичення - навіть при великих витоках
- швидке відновлення
- Автоматичне регулювання нульової точки
- Автоматичне регулювання нульової точки
- Ергономічний корпус - гумовий ремінь дозволяє працювати двома руками
- Батарея, що не потребує обслуговування, з короткою зарядкою та тривалим терміном служби, також у завантажуваний в транспортному засобі (12 В)
- індикатор несправності
- Мін.макс.-Вимірювання пам'яті
Аксесуари для XRS 9012
Зонд заземлення XRS 8612
Цей зонд є спеціальним рішенням для виявлення витоків для підземних резервуарів або трубопроводів і використовується разом з XRS 9012.
З метою запобігання негайного виходу водню з поверхні через високу волатильність, зонд поглинає газ безпосередньо з грунту або підлоги. Це дозволяє знаходити навіть найменші витоки в трубах або контейнерах, не піддаючи їх висвердлюванню абокопанню.
Стандартний зонд XRS 8612 обладнаний вакуумним насосом з двома робочими швидкостями. Датчик водневого сенсора ідентичний датчику XRS 9012. Установка цього датчика призводить до того, що виявлений газ повідомляється швидше, ніж це можливо при подачі газу через шланг в детектор витоку.
Надійна батарея XRS 9012 також використовується в зонді XRS 8612. Світлодіод показує, коли потрібно заряджати акумулятор. Акумулятор можна заряджати на невизначений час і часто тривалий час.
Щоб запобігти потраплянню води в зонд, зонд XRS 8612 має пиловий фільтр і перепускний клапан. Світлодіод показує, коли перепускний клапан закритий. Просто натискаючи кнопку, клапан може бути відновлений в експлуатацію.
Купити
Технічні дані
| Технічні дані | ||
|---|---|---|
| Загальне | ||
| Номер артикулу (форматований) | XRS009012 | |
| Матеріал корпусу | ||
| Корпус пристрою — ні | Метал | |
| Дисплей | ||
| — ні | Без дисплея | |
| Енергопостачання | ||
| — так | Зовнішній (блок живлення) | |
| — ні | Внутрішній (акумулятор) | |
| Експлуатаційний ресурс | ||
| — так | 13 год при 20 °C | |
| — ні | 6 год при -20 °C | |
| Інтерфейси | ||
| — так | Штекер Jack 3,5 мм (навушники) | |
| — ні | Байонетне з'єднання (датчик) | |
| Керування приладом | ||
| — так | Мембранна клавіатура | |
| Ступінь захисту | ||
| — так | IP55 | |
| Маса | ||
| Вага (без упаковки) [kg] | 1,9 | |
| Обладнання, функції та функції | ||
|---|---|---|
| Зовнішні датчики | ||
| — так | Газ [H2] | |
| Функції та оснащення | ||
| — так | Виявлення витоків за допомогою індикаторного газу, Індикація несправності | |
| — ні | Регульована чутливість, Немає насичення датчика — навіть при великих витоках, Швидке відновлення чутливості датчика при сильних коливаннях концентрації газу, Автоматичне встановлення нульової точки, Низька поперечна чутливість до інших газів, Мінімальний накопичувач виміряних значень, Максимальний накопичувач виміряних значень, Швидкозарядний акумулятор з тривалим експлуатаційним ресурсом, який не потребує технічного обслуговування | |
| стандартна поставка | ||
|---|---|---|
| Стандартна комплектація | ||
| Комплект поставки — так | Вимірювальна голівка XRS H21, Вимірювальний прилад | |
| Інструкція з експлуатації | ||
| Міні-навушники | ||
| Сумка для транспортування | ||
| З'єднувальний кабель XRS C21 (3 м) | ||
| Стандартна ручка XRS P12 | ||
Стандартне обладнання
необов'язково доступний
недоступний
XRS H 21
| Технічні дані | ||
|---|---|---|
| Загальне | ||
| Номер артикулу (форматований) | XRS000H21 | |
| H2-газ [ppm] | ||
| Нижня межа вимірювання / Водень [ppm] | 0,7 | |
| Поріг спрацьовування / Водень [ppm] | 0,7 | |
| Час реакції | < 1 s | |
| Тривалість нагрівання | 6 с | |
| Насосний комплект | ||
| Стандартна потужність насоса (л/хв) [L/min] | ||
| Максимальна потужність насоса (л/хв) [l/min] | ||
| Стандартна потужність насоса (мбар) [mbar] | ||
| Максимальна потужність насоса (мбар) [mbar] | ||
| Тип насоса | @ні | |
| Живлення | @ні | |
| Споживана потужність [kW] | ||
| Споживана потужність приблизно [mA] | ||
| Стандартна ємність акумулятора ( > 0 °C) [h] | ||
| Ємність акумулятора при максимальній потужності насоса ( > 0°C) [h] | ||
| Матеріал Датчик | ||
| Матеріал, датчик — так | Інше | |
| Матеріал, датчик — ні | Алюміній, Неіржавна сталь, Композит, Полікарбонат | |
| Матеріал ручки | ||
| — ні | Пластик, Пластик / Метал, Метал | |
| Інтерфейси / Тип штекера | ||
| Формат роз'єму | Спеціальна вилка 5-контактна | |
| Інтерфейси/Формат роз'єму — ні | Відеороз'єм SDI | |
| Параметри навколишнього середовища (вимірювальна електроніка Ручка) | ||
| Мінімальна експлуатаційна температура [°C] | -20 | |
| Максимальна експлуатаційна температура [°C] | 50 | |
| Мінімальна температура зберігання [°C] | ||
| Максимальна температура зберігання [°C] | ||
| Функції та оснащення | ||
| — так | Міцний спечений фільтр для захисту датчика | |
| Вимірювані величини та функції | ||
|---|---|---|
| Вбудовані датчики | ||
| — так | H2-газоподібний водень [цифри] | |
| Функції та оснащення | ||
| — так | Міцний спечений фільтр для захисту датчика | |
| — ні | Гнучкий зонд (гусяча шия), Функціональна кругла ручка з приєднаним активним вакуумним насосом, Захищений наконечник датчика для заглиблення у м'який ґрунт, Гумова манжета для кращого ущільнення, Вбудований з'єднувальний кабель, Спечений захисний наконечник, Подовжувальні порожні стрижні з різьбленням | |
Стандартне обладнання
необов'язково доступний
недоступний
XRS 8212
| Технічні дані | ||
|---|---|---|
| Загальне | ||
| Номер артикулу (форматований) | XRS008212 | |
| H2-газ [ppm] | ||
| Нижня межа вимірювання / Водень [ppm] | 0,7 | |
| Поріг спрацьовування / Водень [ppm] | 1 | |
| Час реакції | < 1 s | |
| Тривалість нагрівання | < 10 | |
| Насосний комплект | ||
| Стандартна потужність насоса (л/хв) [L/min] | ||
| Максимальна потужність насоса (л/хв) [l/min] | ||
| Стандартна потужність насоса (мбар) [mbar] | ||
| Максимальна потужність насоса (мбар) [mbar] | ||
| Тип насоса | @ні | |
| Живлення | @ні | |
| Споживана потужність [kW] | ||
| Споживана потужність приблизно [mA] | ||
| Стандартна ємність акумулятора ( > 0 °C) [h] | ||
| Ємність акумулятора при максимальній потужності насоса ( > 0°C) [h] | ||
| Розміри Датчик | ||
| Довжина [мм] | 905 | |
| Діаметр [mm] | 24 | |
| Матеріал Датчик | ||
| Матеріал, датчик — так | Інше | |
| Матеріал, датчик — ні | Алюміній, Неіржавна сталь, Композит, Полікарбонат | |
| Матеріал ручки | ||
| Матеріал | Пластик / Метал | |
| — ні | Пластик, Метал | |
| Інтерфейси / Тип штекера | ||
| Формат роз'єму | Спеціальна вилка 5-контактна | |
| Інтерфейси/Формат роз'єму — ні | Відеороз'єм SDI | |
| Параметри навколишнього середовища (вимірювальна електроніка Ручка) | ||
| Мінімальна експлуатаційна температура [°C] | -20 | |
| Максимальна експлуатаційна температура [°C] | 50 | |
| Мінімальна температура зберігання [°C] | ||
| Максимальна температура зберігання [°C] | ||
| Функції та оснащення | ||
| — так | Захищений наконечник датчика для заглиблення у м'який ґрунт | |
| Маса | ||
| Вага (без упаковки) [kg] | 0,54 | |
| Вимірювані величини та функції | ||
|---|---|---|
| Вбудовані датчики | ||
| — так | H2-газоподібний водень [цифри] | |
| Функції та оснащення | ||
| — так | Захищений наконечник датчика для заглиблення у м'який ґрунт | |
| — ні | Гнучкий зонд (гусяча шия), Функціональна кругла ручка з приєднаним активним вакуумним насосом, Гумова манжета для кращого ущільнення, Вбудований з'єднувальний кабель, Міцний спечений фільтр для захисту датчика, Спечений захисний наконечник, Подовжувальні порожні стрижні з різьбленням | |
Стандартне обладнання
необов'язково доступний
недоступний
XRS 8612
| Технічні дані | ||
|---|---|---|
| Загальне | ||
| Номер артикулу (форматований) | XRS008612 | |
| H2-газ [ppm] | ||
| Нижня межа вимірювання / Водень [ppm] | 0,7 | |
| Поріг спрацьовування / Водень [ppm] | 0,7 | |
| Час реакції | < 1 s | |
| Насосний комплект | ||
| Стандартна потужність насоса (л/хв) [L/min] | 0,5 | |
| Максимальна потужність насоса (л/хв) [l/min] | 1 | |
| Стандартна потужність насоса (мбар) [mbar] | 200 | |
| Максимальна потужність насоса (мбар) [mbar] | 450 | |
| Тип насоса | Мембранний насос | |
| Живлення | Акумулятор | |
| Стандартна ємність акумулятора ( > 0 °C) [h] | 20 | |
| Ємність акумулятора при максимальній потужності насоса ( > 0°C) [h] | 3 | |
| Розміри Датчик | ||
| Довжина [мм] | 905 | |
| Діаметр [mm] | 24 | |
| Матеріал Датчик | ||
| Матеріал, датчик — так | Інше, Алюміній | |
| Матеріал, датчик — ні | Неіржавна сталь, Композит, Полікарбонат | |
| Матеріал ручки | ||
| Матеріал | Пластик / Метал | |
| — ні | Пластик, Метал | |
| Інтерфейси / Тип штекера | ||
| Формат роз'єму | Спеціальна вилка 5-контактна | |
| Інтерфейси/Формат роз'єму — ні | Відеороз'єм SDI | |
| Параметри навколишнього середовища (вимірювальна електроніка Ручка) | ||
| Мінімальна експлуатаційна температура [°C] | -20 | |
| Максимальна експлуатаційна температура [°C] | 50 | |
| Мінімальна температура зберігання [°C] | -30 | |
| Максимальна температура зберігання [°C] | 50 | |
| Функції та оснащення | ||
| — так | Міцний спечений фільтр для захисту датчика, Функціональна кругла ручка з приєднаним активним вакуумним насосом, Гумова манжета для кращого ущільнення | |
| Маса | ||
| Вага (без упаковки) [kg] | 1,8 | |
| Вимірювані величини та функції | ||
|---|---|---|
| Вбудовані датчики | ||
| — так | H2-газоподібний водень [цифри] | |
| Функції та оснащення | ||
| — так | Міцний спечений фільтр для захисту датчика, Функціональна кругла ручка з приєднаним активним вакуумним насосом, Гумова манжета для кращого ущільнення | |
| — ні | Гнучкий зонд (гусяча шия), Захищений наконечник датчика для заглиблення у м'який ґрунт, Вбудований з'єднувальний кабель, Спечений захисний наконечник, Подовжувальні порожні стрижні з різьбленням | |
Стандартне обладнання
необов'язково доступний
недоступний
